Frequency Response Function (FRF)頻率響應函數及應用
引線鍵合機是封裝設備中一個典型的高動態的應用。為了保證良好的線弧，和工藝結果的一致性，需要在設計高動態的機械結構的基礎上，設計高性能的控制器。為了更好的設計控制器，通常控制工程師會用先測試系統頻率響應函數的方法，得到系統特性，然后再設計響應的控制器。以保證動態特性和穩定裕度。
1. 什么是FRF?
我們通常所說的頻響函數(Frequency Response Function，FRF)，它是結構的輸出響應和輸入激勵力之比。我們同時測量激勵力和由該激勵力引起的結構響應（這個響應可能是位移、速度或加速度），將測量的時域數據通過快速傅立葉變換（FFT）從時域變換到頻域，經過變換，頻響函數最終呈現為復數形式，包括實部與虛部，或者是幅值與相位。
2. 如何得到FRF?

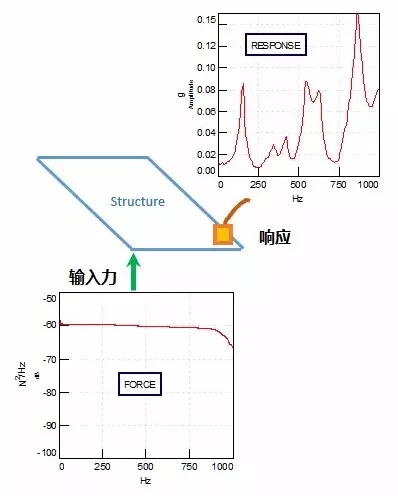

在引線鍵合機中，高速運動的機械模塊通常需要測量FRF來進行模態分析。對于機械結構的實驗?zāi)B(tài)分析，通常輸入是力，輸出是加速度，速度或位移。如下圖所示。對于一個結構件，可以用力錘的方法，作為激勵輸入，用加速度傳感器或者激光干涉儀測量結構的響應
。
在頻率響應函數測量中，可以觀察到以下數據：
-
共振：峰值表示被測結構的固有頻率；
-
阻尼：阻尼與峰的寬度成比例。峰值越寬，阻尼越大；
-
模式振型：獲取到結構上的公共參考的多個FRF的幅度和相位用于確定模式振型。
在實際應用中，我們也可以用伺服控制器的開環轉矩模式作為激勵輸入，用其他的測量設備的測量值作為響應。
至于FRF分析工具，通常使用比較成熟的數學工具Matlab進行離線分析。而大族光電則使用了自行開發的Fast Fourier Transform (FFT, 快速傅里葉變換)工具以取得在線測試的數據。該工具具有精度高，用戶可定義信號預處理方式，并且可以處理多路信號同時計算FRF的特點。
3. 應用FRF指導機械設計
對于控制工程師，會特別關注共振峰（特別是第一個共振峰），因?yàn)橹苯佑绊懥讼到y(tǒng)的動態設計和最終的閉環控制器性能。通常第一個共振峰的頻率值越高，機械的開環響應帶寬越高，閉環響應越快。

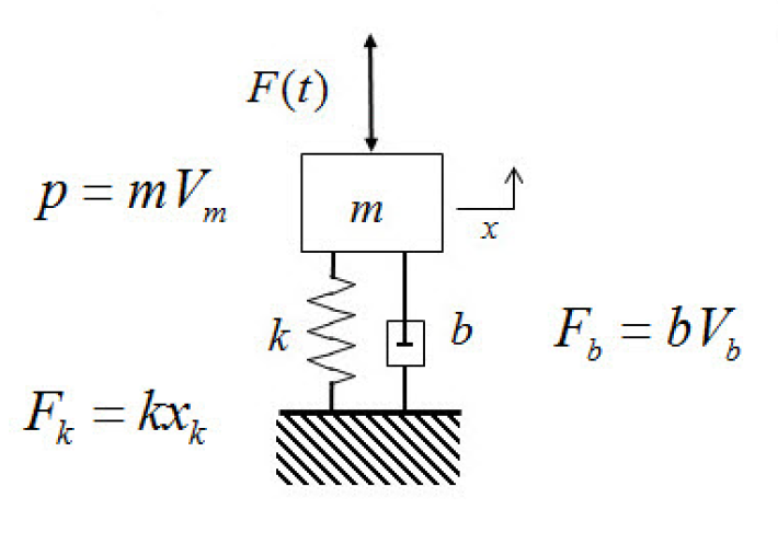

下面以一個典型二階系統為例，來分析如何應用FRF結果，分析指導機械設計。系統如下所示。

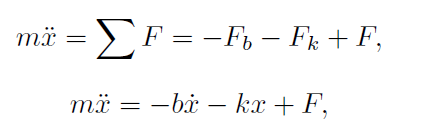

使用牛頓定律進行受力分析，可以得到：

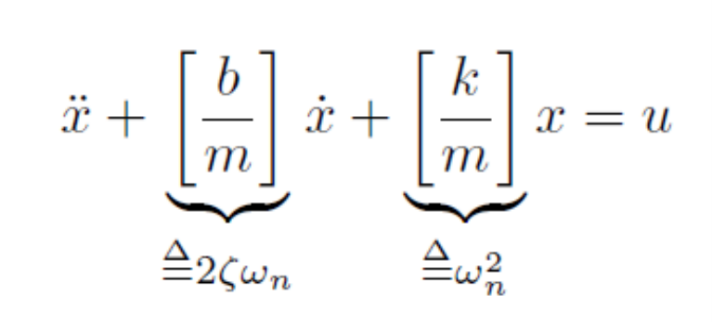

最終我們可以得到：
解以上常微分方程，可以得到以下齊次解：
在此處，如果用測量設備去測量上圖質量塊的運動，就會發現共振峰就是wd。 而wd由自然頻率和阻尼系數決定。進一步從上面公式觀察，會發現系統剛度和結構質量直接決定wn。如下圖。
此處公式回歸到機械工程師的認識：提高動態響應，必須采用更高剛度的材料，或者改善設計加強結構，來提高k; 或者優化設計，減輕質量，來減小k。
當然，上面示例為闡述FRF的意義，用了一個非常簡化的模型。實際的引線鍵合機的機械運動系統，FRF遠比上面示例復雜。需要機械工程師進行大量的測試，仿真，反復修改設計，包括控制器的設計迭代，才能達到滿意的動態要求。
大族光電有一只優秀的研發隊伍，專心耕耘高精度高動態的機械設計和控制器設計多年，具有豐富的設計經驗，堅持設計-仿真-原型-FRF-再設計的閉環設計理念，配合自行開發的多輸入/多輸出FRF測量系統，在模態分析，信號處理，控制器設計等環節精益求精，立志于用最純粹的工程精神，做最好的國內半導體引線鍵合機。
